ギタースタンドです．
自分用には，キットから作ったのが2本，普通に買ったのが1本あります．
今まで，楽器店の店頭で500円とか800円とかで売られている，単独用のスタンドを使っていたのですが，居間にギターが乱立していて，危険です．ギターは下の方が重いためか，地震には意外と耐えるのですが，人災が心配です．そこで複数たてかけられるギタースタンドです．日本家屋は襖や障子が多いので，安定した置き場所は部屋の角の90[cm]角の空間しかありません．なので，大は小を兼ねるとか考えず，最低限の3本が立てられるこのモデルにしました．もっと安いモデルが各社から出ていますが，HERCULESのを選んだ理由は作りがしっかりしていたことと，特にサイドが三角形の構造になっていたことです．サイドがL字でオープンになっていると，通りがかった人が不用意にギターに接触する心配があるためです（勝手な想像です）．
やはり，すぐ手に取れる場所にないと練習が疎遠になるので，良い買い物をしました．
なお，ラッカー塗装も大丈夫と書かれていますが，心配なので念のため木綿のさらしを巻いてタコ糸？でしばってカバーしてみました．
自宅では大きな音が出せません．そのためにスタジオを借りて（カラオケみたいなものですね）練習をします．駐車場付きのスタジオに行くにしても，ギターをむき身で運搬するわけにはいかないですね．
Fenderのエレキギターは，高級なモデルならばハードケースが付いてきますが，嵩張るし，重いし，移動の多いプロでない限りデメリットも多く感じてしまいます．そもそも高級なモデルを入手することの少ない平民の手に届くモデルには，Fenderといえどもあれ～？と思うようなペラペラなソフトケースが付いてきます．これは想像していなかったので，帰りの電車ではかなり気を使いました．
ソフトケースはギターが心配，ハードケースは重い，ということでセミハードケースをお勧めする人は多いです．ギグケースはセミハードの分類になるのでしょうか？素材はソフト寄りですが，形が決まっているので，中身のギターの種類（ストラトとかレスポールとか）にあったものを買う必要があります．買ったのはHOSCOのAC-0707です．ストラトやテレキャスが入ります．ちなみにHOSCOは国内で代理店業務をやっている様で，製造元はA.A.A.という会社です．
他にも，SKBのSCFS6と迷ったのですが，ショルダーストラップの部分が弱いという評判がどちらのケースにもあり，その中でHOSCOの方が少しマシな感じがしたので選択しました．ただ，高校生みたいにケースを背負って自転車に乗ってとか無いので，気にし過ぎたかも知れません．HOSCOさんにはギターのキットでお世話になり，とても良い印象を持っていたので，その影響も少なからずありました．
さて，AC-0707ですが，セミハードという名前ですが，しっかりとした形になっているのでハードっぽいです．安心感があります．
早速スタジオへ行く際に使ったのですが，これならば車のトランクで積み上げても大丈夫ですね．マルチエフェクタ―や楽譜，シールドなども頑張れば入りました．まあ，車だと，別の袋を用意することも多いですが．
シールドと言っても，電子工学の一般的なシールドでも，バリアのことでもありません．エレキギターとアンプをつなぐケーブルのことです．この業界？では，なぜかシールドと呼ばれています．とてもハイインピーダンスな系で外部ノイズが乗りやすいため，アース側でシールドされたシールド線なのでシールドと呼ばれるようになったのではないでしょうか？
エレキギターの弦の振動を電気信号に変換するマイクの役目をする部品はピックアップと呼ばれています．磁化した金属コアの周りに細い被覆線（今ならUEWでしょうかね？）をバーアンテナよろしく何千回も巻き付けたコイル構造になっています．エレキギターの弦も鉄にニッケルメッキ等の素材でできています．そのため，弦が振動すると，ピックアップの金属コアからの磁力線が弦の振動に引きずられて動き，それが前述のコイルを横切るため起電力が生じます．おそらくこれが電磁気学的な説明になるかと．
弦が磁性体で，それがコイルのそばで振動する，とか，磁界の中でコイルが振動するとかの単純な構造ではなく，コイルのコアが既に磁性体で，そこからはみ出た磁界を同じく磁性体で出来た弦がかき乱して，それをコイルがセンスするという，面白い構造です．最初に作った人はどこまで理解して発明したのかわかりませんが，くどい様ですが，面白い構造です（ある意味，金属探知機にも近いかな？だいぶ遠いけど）．
かなり話が脱線しましたが，このピックアップに発生した起電力を全く増幅せずにそのままキャパシタや可変抵抗器等の受動素子だけを通過してエレキギターのジャックからシールドに入り，5mとか7mとかひっぱられて，やっとアンプに到着します．
何千回も巻かれた細いコイルからの起電力なので，インピーダンスは500[kΩ]とか1[MΩ]のオーダーになるため，ギターアンプの入力もそれくらいのインピーダンスでマッチングする様に設計されています．そのため，普通のアンプのライン入力（600[Ω]）とかに接続しても音が鳴りません．
回路的には真空管のグリッドやFETのゲートで入力する感じですね（1[MΩ]のプルダウン抵抗付）．
またまた，話がそれました．回路に詳しい人ならば気が付くと思いますが，とってもハイインピーダンスなのに5[m]とか7[m]も引っ張るというのは無茶な構造です．ですから，このシールドの特性次第でものすごく音が変わります．
オーディオの世界では，よく無酸素銅がどうの，半田は使わない方が良いだの，細かい話で音の良し悪しを語られています．エレキギターのシールドも，そんな世界かと思っていたのですが，この様に冷静に検討してみると，その様な難しい話ではなくても，少しの違いで大きく音質に影響を与えそうなことが想像できます．例えばシールドのキャパシタ成分の影響で簡単にハイ落ちしそうですし．
当初，ギターキットについてきたシールドを使って満足していました．6.3[mm]のプラグがついたケーブルは，それしかなかったので．
次に，JVCの一般的なオーディオケーブルを使ってみました．ギター用ではないので，普通に細いケーブルです．細いためキャパシタ成分が少ないらしく，高音の抜けが明らかに良くなりました．．．が，シールドされていないので，50Hzの電灯線ノイズを拾いまくりです．
それでは，ギター用に開発された専用シールドはどんなものでしょうか？世の中で評判の良いカナレのケーブルで試してみます．
それほど高くもなく，それでいてプロの世界でも使われている？と評判の良いケーブルです．早速使ってみましたが，明らかに調子良いです．何の不満も無いというか，ケーブルの存在を忘れる感じです．音がこもることもなく，ノイズも少なく．
ハイ落ちしてしまう，キャパシタ成分の多いシールドもそのままゴミにする必要はないかと思います．例えばエフェクタを出た後ならばかなりインピーダンスは下がっているので，そこで使えば影響は少ないでしょう．
長々と書いてしまいましたが，エレキギターの世界でとても特徴的なのがシールドだと思ったので，力が入りました．
ギター練習を真面目に再開して最初に買ったのはこのギターアンプでした．
以前，ギターを作ったばかりの頃はアンプのことをあまり気にしていなかったのですが，エレキギターのピックアップからの出力が（とても高いインピーダンスなまま）直にギターアンプまで来ているという，とっても豪快なシステムであることに気づき，ギターアンプの特殊性が気になりだしました．
真面目に練習するためにはコンパクトで使い勝手がよく，音もそこそこ良いのが欲しいということで，選んだのがBlackstar FLY3です．通常は黒色なのですが，限定で出ていたBritish Greenなやつを選びました（限定と言いながらいつまでも売ってるのはご愛敬です）．
これは，なかなか良いです．
【クリーンの音が良い】
筐体が小さい割には，まともな音がします．特にクリーンの音が良いです．
オーバードライブもついていますが，軽くかける程度ならば良いですが，強くかけるとちょっとノイジーであまり気持ちよくないです．どちらにしろ，あまりエフェクトをかけると練習にならないので，クリーン気味の設定でよく使います．
【LINE INが便利】
原曲を再生しながて練習したい時に便利です．理由は，LINE INはアンプのボリュームが効かないので，ギターの音量はアンプで調整，原曲の音量はプレーヤ側で調整という具合にうまく別々に合わせられるからです．
原曲だけではなく，スマフォ・アプリのメトロノームを聞きながら，とか色々応用が利きます．
【電源】
単三電池6本です．専用ACアダプタは6.5[V]という特殊な電圧で2.5[A]を要し，結構なお値段（サウンドハウスで3280円+税）がします（アンプなので，消費電流は多いですね）．DCジャックは例の2.5[mm]の方なので，別途用意する場合は注意が必要です．秋月の6[V]のACアダプタのプラグを2.5[mm]に交換してつないでみましたが，スイッチングノイズがかなり聞こえますので，専用品を使った方が良いかも知れません．
電池の場合，エネループでも動くのですが，毎晩帰宅後1,2時間練習するペースで一週間くらいは持ちます（もっと持ったかも知れません，だんだんLEDが暗くなってきます）．
最近こそIEEE規格が出てきたりしていますが，DCプラグの世界は混沌としていますよね．
特に極性がバラバラです．最近の機器は，無線機に限らず，Arduinoみたいなマイコンボードでも外側がマイナス(GND)で，センターピンが＋というのが主流になっていますが，少し前は逆が主流だった気がします．
古くは，子供の頃に買ってもらったスカイセンサー5800のACアダプタの極性がセンターGNDで外側が9Vでした（あの頃のACアダプタはトランス＋整流，平滑のみだったので，ラジオをつながないと9Vよりも高い電圧になり，子供心に不思議でした，定格と違うじゃーん，という感じで）．
あとは，八重洲の無線機FT-690mkIIもセンターがGNDですね．
最近色々作っているエレキギター関係の周辺機器，特にエフェクターの世界もセンターがGNDで事実上デファクトスタンダードになっている感じです．まあ，業界としてあれだけ広まってしまうと，今更変えられないでしょう．
同軸ケーブルのイメージだと，なんとなく外側がGNDにしたい気分になるのですが，なぜ，センターGNDなのでしょうね？ジャックには，プラグを差し込んだ時に接点が離れる構造になっている第三の端子があります．これは，ACアダプタを差し込むと内蔵バッテリーを切り離すための工夫です．それが，端子の外側で行われる動きなので，端子の外側を＋と考えたかったのかも知れませんね．
もうひとつ地味な問題は，2.1mmと2.5mm問題があります．なんか差さってしまうんですよね．詳しく調べていないのですが，2.5mmのジャックはセンターピンが少し太いみたいで，2.1mmのプラグを2.5mmのジャックへ差すことは出来ないのですが，逆は，2.5mmのプラグを2.1mmのジャックへ差すことは出来るみたいで．
2.5mmは使わないようにしているのですが，時々サトー電気で間違えて2.5mmの方の部品を買ってきてしまい，部品箱で混在していることがあるので，注意しないと．
IEEEの規格は，物理的な大きさだけではなく電圧まで規定しているので，あれをそのまま守るのも面倒かな．
以前，実験用の可変シリーズ電源を作りましたが，今回は，エフェクター用にシリーズ電源を作りました．
DC12V入力9V出力というのはよく市販されていますが，トランス好きなので，AC入力なものにします．アナログエフェクターは10[mA]とか20[mA]くらいしか消費しないので，秋月で豊澄のHT-1205(12[V], 500[mA])を660円で購入し，9[V], 500[mA]の三端子レギュレータ78M09と適当なキャパシタで組みました．この際，SoulfoodのACアダプタをみならい，三端子レギュレータのアース端子にシリコンダイオードを挟んで，約9.6[V]出力を目指しました．006Pが新品の時は，これくらいの電圧になるらしく，それくらいの値にしておくと，エフェクターが良い音がするという話もあります．
アルミケースを眺めると，2.1[mm]のDCジャックが6個並べそうです．ACケーブルはケースに穴を開け，ゴムのグロメットをはめたところから通し，ミニのガラス管ヒューズのケースとスイッチを経てトランスへ接続します．小型なので，特にACインレットは使いません．
小型のネオンランプが無かったので，今回はパイロットランプにLEDを使います．
高輝度ではない，安～いLEDにしたら僅かな電流でも光るみたいで，9.6[V]に対し，4.7[kΩ]の直列抵抗でも明るく光っています．
エフェクタ用なのでもちろん2.1mmジャックはセンターがGNDです．間違えて無線機を接続しないようにしないと．
エフェクターのSoul Foodが気に入ったところで，その原型となる本家本元KLONのCentaurが気になります．さすがに本物はプレミアが付いていて何十万円もすることがあるので，手が出ませんが，ネット上には色々な情報が展開されています．
Centaurの筐体を開けると，基板上の部品は樹脂モールドされていて，使用部品や回路図がわかりにくいみたいですが，色々な人が解析をしていて，ほぼほぼ解明された回路図が出回っています．
KLON Centaurの回路図（craftsmanさん）
最大の特徴は，スイッチドキャパシタを用いた昇圧ICで入力の9Vから18Vと-9Vを生成し，よりブライトな？パリッとした音作りをしているところかと思います．TL072という8pin 2回路入りのオペアンプを2チップ使い，一個めのチップは9V動作，二個目のチップは+18V，-9V動作をしています．一個目のチップの中の初段はプリアンプ動作，二段目はGain調整をしています．エフェクターをスルーさせる動作の時は，初段の出力がそのまま出ていきます．
2チップ目のオペアンプとの間に，ゲルマニウムダイオードを用いたクリップ回路が付いています．受信機のアナログ・フロントエンドの保護回路よろしく，二個の逆向きダイオードが接続されて振幅制限をかけています．これによって正弦波がクリップされ，高調波を生成，オーバードライブ的な歪ができるという仕組みです．18V,-9Vが印加された二個目のオペアンプをこの入力を増幅しますが，そこにTREBLE調整と出力レベル制御も備わっています．
もうひとつの特徴は，最終的な出力の作り方かと思います．オペアンプ4段を通ってきた信号と，プリアンプから直の信号，プリアンプからの信号にフィルタをかけた信号の3種類を混ぜて最終的な出力を作っています．このあたりが，ポッドによる調整の対象となっており，独特の音になるのでしょう．
当初は，ネット上で得られた情報を元にプリント基板を起こそうとしていたのですが，たまたま楽天のセールが始まり，仙台の音色研究会オリジナルのCentaurの基板が半額セールになっており，ポチッとしてしまいました．
仙台初心者ギターサークル 音色研究会さん
あとは必要な部品を秋葉原で調達．無線の関連でゲルマニウムダイオードの入手先は把握していたのですが，昇圧のIC(ICL7660)と，100kオームBカーブの二連ポッドの入手に苦労しました．エフェクタ関連の部品は，ラジオデパートの桜屋電機店が有名で，お値段も安く入手できます．焼き付け塗装済みのケースも含め，ほとんどはここで揃いましたが，昇圧ICは入手出来ず，斜め向かいの店を紹介してもらい，新日本無線のセカンドソースチップ(NJU7660)をゲット．2連ポッドについてもラジオデパート内で入手しましたが，軸の長さが長く，他のポッドと高さが異なってしまいました（切れば良いのですが）．
製作には二日ほど要しましたが，3mmくらいの小さいボディの抵抗器を想定したプリント基板であったため，いくつかフォーミングをする必要があり，それ以外は特に問題もなく完成．なお，音色研究会さんの回路図は，トーン回路のあたりが変更後のタイプになっていたのと，二連ポッドへの配線図に誤りがあったので，注意しましょう（見ればわかる範囲ですが）．

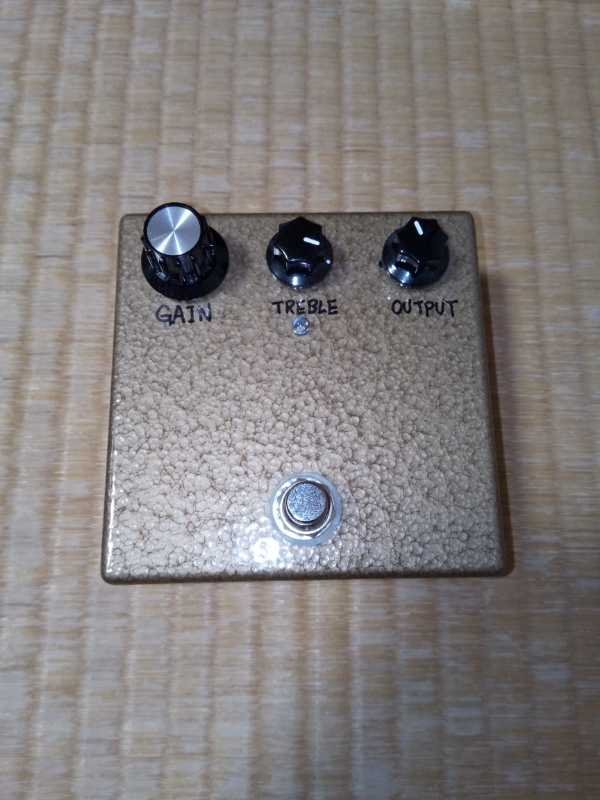

KLON Centaur風エフェクター
早速試奏です．当たり前ですが，Soul Foodと似た音色です．パリッとしています．ただ，キーンという高音のノイズがずっと聞こえます．昔，スイッチング電源をアンプに使って失敗した時を思い出します．そうです，あの昇圧ICが原因です．色々調べると，新日本無線のチップNJU7660は5kHzでスイッチングしているらしく，それがもろに聞こえてきます．
その後色々調べたところ，世の中には色々な改良版の互換昇圧ICがあり，boost modeにすると，スイッチング周波数が10倍の50kHzになって可聴域外になるタイプのICがあり，それを使うことにしました．例えばLTC1144です．秋月で400円です．このために電車賃を払って行くのも面倒なので，日頃欲しいと思っていたいくつかの部品とともに通販で注文，送料500円で二日後にはゲット．便利な時代です．
予想通り，キーンという音はなくなり，完成です．
GAINのポッドだけ軸が長いのが気になりますが，音は良いので．
真空管ギターアンプの半田付けが一通り終わり，早速テストです．
ギターアンプ用のキャビネットはまだありません．
今回の真空管ギターアンプには，LINE出力があるので，そこから秋月の半導体アンプを経て，2011年7月号ステレオ誌の付録だったFostexのスピーカー(P-800，コイズミのエンクロージャ入り)に接続しました．オーディオ用のスピーカーに接続するのは破壊するおそれがあるので注意するようによく言われますが，今回はLINE出力からの接続なので安心です．
ギターをつないで早速試奏，なんとも言えない柔らかい音がスピーカーから流れてきます．
半導体アンプとかオーディオスピーカーを経ているのに，この感じの良さだったために，更なる期待値が高まり，早速スピーカーキャビネットの製作を開始します．
ギターアンプ用のスピーカーユニット（CELESTION Eight15/8，8インチ）は既に購入済みだったので，あとは，適当な木箱を探します．Fender型のアンプなのにJENSENではなく，CELESTIONなのか？とか，色々突っ込みどころがありますが，そこまでのこだわりは無いもので．
今回のアンプ/スピーカーは自宅練習用なので，大きな音を出さないことが望ましく，理想は12インチと言われる中8インチのスピーカーを選択，それに合わせて30cmくらいの大きさの箱が丁度良いです．ホームセンターでちょど良さそうな木箱を入手，スピーカーや端子接続用の穴を開け，黒くスプレー塗装して完成です（カインズホームのスプレー缶は200円弱で安くて嬉しい）．
ギターアンプキャビネットの裏側はオープンなのかクローズドなのか，色々あるみたいですね．バスレフになっていないものが多いです．裏を開けるのは，後ろに居るドラマーに音がよく聞こえるようにとか色々な配慮がある様ですが，今回は密閉．
早速真空管ギターアンプと接続します．
ここで余談です．ギターとアンプを接続する際に”シールド”と呼ばれるケーブルを使います．これと同じ様なケーブルでギターアンプとスピーカーを接続するのですが，こちらは場合によっては100Wとかの電力を伝送することになるので，専用のものが用意されています．スピーカー一体型のギターアンプが多いためか，この手のケーブルをあまり売っていないので，材料を通販で取り寄せて自作しました．太いケーブルです．6.3mmのプラグもゴツイです．
このケーブルでアンプと接続し，早速試奏．音量を下げても気持ちよく響きます．ギターアンプ用のスピーカーは96dBとかの高効率なものが多く，今回のアンプの様に5Wくらいしか出力がなくても，大きな音がなるので注意が必要です．
ついでに，色々計算して，固定抵抗でアッテネータも作りました．アンプ側から見て8オームになり，スピーカーも8オーム（ヘッドフォンは32オームだけど両耳をパラにするので16オームかな？）で，100mWくらいがスピーカー/ヘッドフォン側に行き，5Wのほとんどは抵抗で消費する様に計算して設計すれば良いので，オームの法則さえ知っていれば簡単です．
60円くらいのセメント抵抗を２，３本でできたかと思います．
これで，自宅でも，GAINをフルにしてアンプの歪を堪能することができます．
真空管ギターアンプで練習した方がピッキングがうまくなるとか，色々聞きかじってしまうと，電子工作好きとしては，作りたくなってしまいます．
以前も紹介したかと思いますが，参考文献として有名です．
設計の方法から部品の入手方法まで丁寧に書かれていて，楽しく読めます．
ほぼほぼこの本に従って製作してみました．トランスの入手が困難なことが多いのですが，東栄変成器さんの前を通りがかった時に「ありますか～？」と聞いたら「ギターアンプ（作るの）？，あるよ！」と見透かされた様に(笑)言われ，嬉しくて一気に作る方向へ加速した次第です．
普段数ボルトの回路しか作っていないので，280[V]とかの回路を作るのは部品集めの段階からドキドキで，小学生の時に初めて安定化電源を作った時の気分を思い出しました．実は，子供の頃からなぜかトランスが好きだったというのもあります．
真空管アンプは，半導体で構成された電子回路と比較して部品点数は少ないので，半田付けはサクサク終わるのですが，その前のシャーシの加工は結構時間がかかります．電源トランス用の四角い大穴を開けたり，真空管用の大きな丸穴を開けたり，ハンドニブラやシャーシパンチが大活躍です．
真空管は，ラジオデパートで揃いました．5AR4という整流管が結構お高いです．電流が流れた時に電圧降下が大きくなって，コンプレッサー的な働きをするから，ダイオード整流よりも整流管がギターアンプに向いているとか，色々な説があるので，今回はとりあえず使ってみましたが，発熱も大きく，寿命も一年くらいで交換らしいので，いずれダイオードブリッジに変更してしまうかも．．．
整流管の中で，5AR4は電圧降下が少ない方で，10Vくらいの降下で済みますが，5R4GYBとかだと63Vも降下しますので，パワー管の設計が変わってしまいます（電源トランスのタップを変更するという手もありますが）．順方向の電圧降下が0.6～0.7[V]くらいのSiダイオードとはエライ違いです．最近は，ショットキーバリアダイオードのダイオードブリッジもあるので，尚更ですね．
今後，整流管をダイオードブリッジに変更する際は，パワー管に印加される電圧が高くなってしまうことにも注意が必要です（数百ボルトの世界での10Vの違いだから大したことないかも知れませんけど）．
完成後については，次回に．

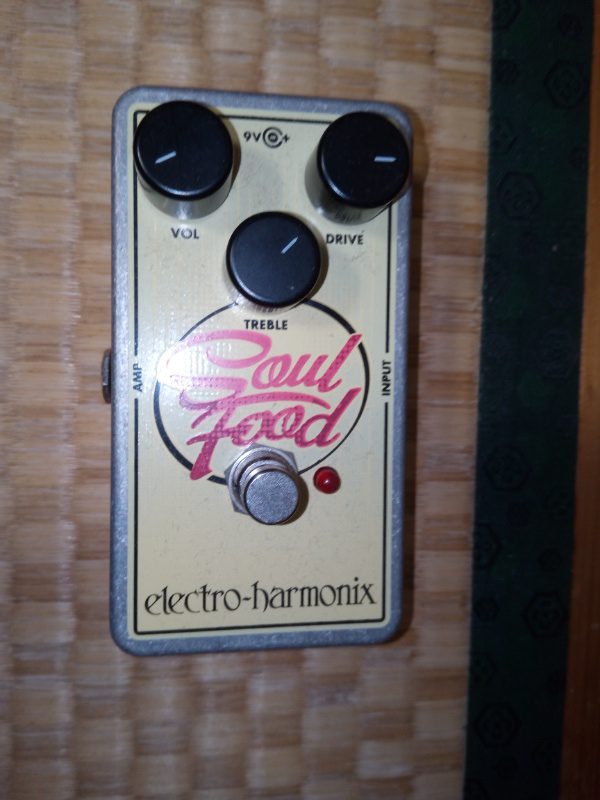

Electro HarmonixのSoul Food
久々にギターネタです．
冬になると個人的にSOTAがシーズンオフになり，昨秋から今春にかけては，ギターに集中していました．別途記事にする予定ですが，おニューのギターを入手したり，Fender Champ系の真空管ギターアンプを作ったり，色々充実していたのですが，その中で，プロが弾いているみたいなパリッとした音が出したくて，色々エフェクターを研究した結果，どうやら， ELECTRO-HARMONIXのSoul Foodがお気に入りになり，入手した次第です．
様々なサイトで記事になっているので，詳しい説明は省きますが，有名なKLONのCentaurというエフェクター(今はほぼ製造しておらず，20万円とかで取引されることもある)の互換機を実売1万円前後で販売しているものです．
エンジニア的なことを書くと，オリジナルとほぼ同等な回路を，表面実装部品を多用してコンパクトに仕上げています．Centaurについては，自作もしてみたので，これもまた別記事にしたいと思います．
で，実際のSoul Foodですが，なかなか良いです．Fender系というかシングルコイル系のエレキギターでパリッとしかもある程度太い音を出したい人には最適かと．
レスポールとマーシャルのアンプという組み合わせが好みの場合には，若干方向性が違うので，それは使い分けが必要と思います．
Gain，Treble，Volの3種のポット(ボリューム)がついていますが，傾向がつかみやすいので，好きな音にはスムーズにたどりつける気がします．
並行輸入品だとACアダプタがつかないみたいですが，正規輸入品だとACアダプタもついていているので，それも含めると価格もお手頃です．なお，並行輸入だとACアダプタが付属しない件は，日本の電安法の関係かと思います．国内の安全基準を満たしたACアダプタでないと許可が下りないので，正規代理店は，独自のACアダプタを付属品として添付しています．
